- HMTS精密电控平移台

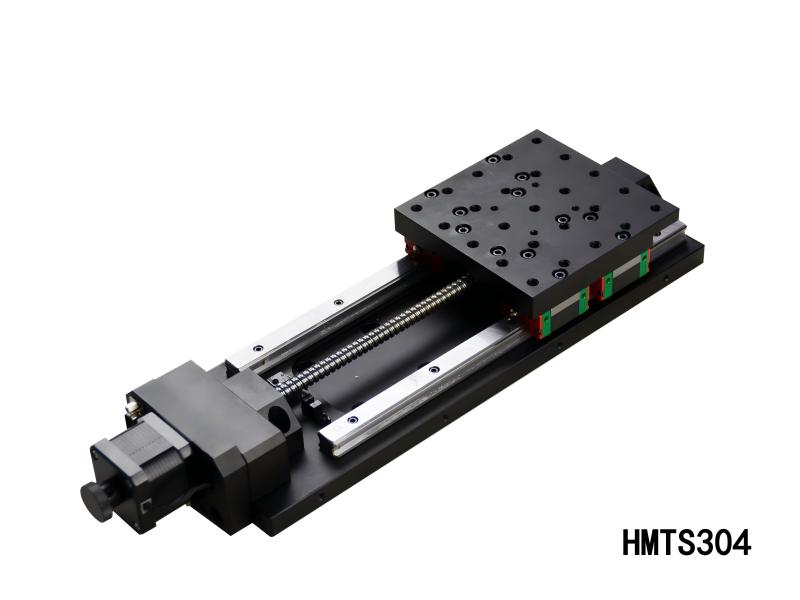

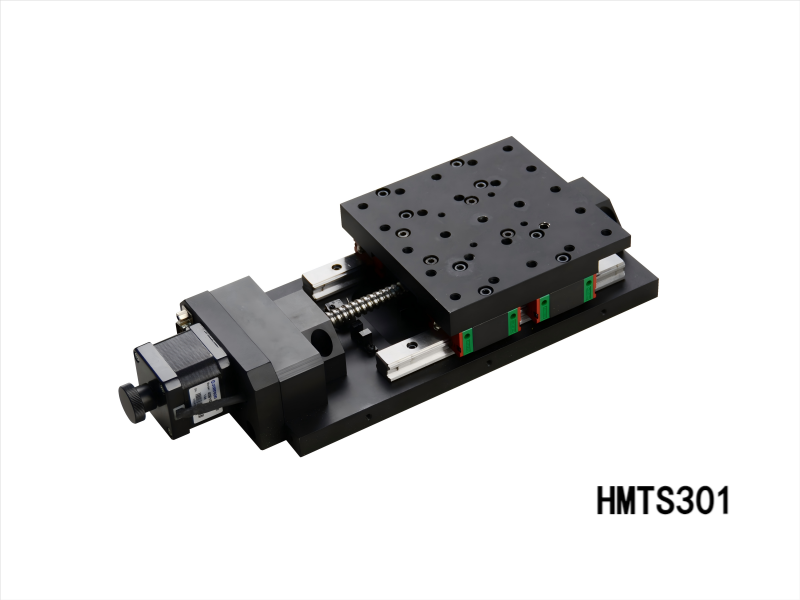

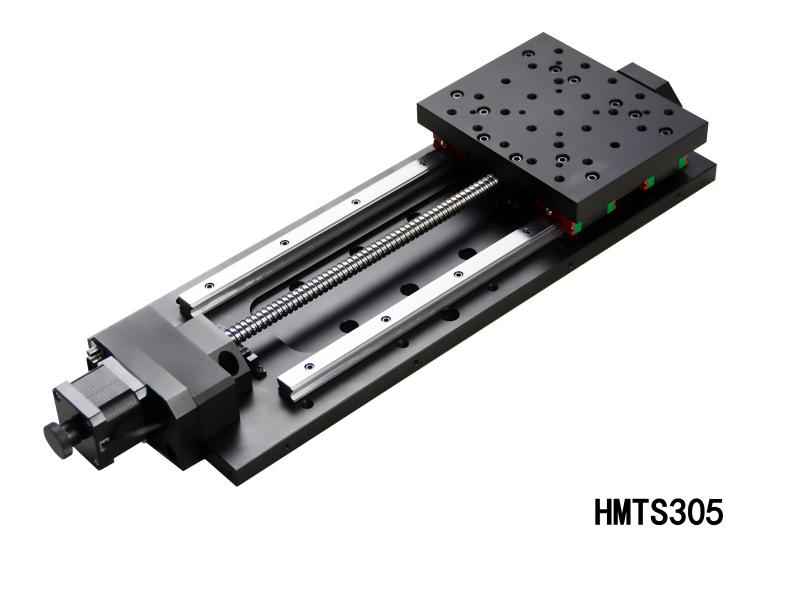

- HMTS300 精密电控平移台
主要特征：
◇ 普及型滚珠螺杆传动， 线性滑块导轨
◇ 普通精度，高承载
◇ 可选装防护罩
◇ 标配计算机通讯接口
◇ 光电开关定零位， 两端设限位开关
◇ 垂直使用时可选配断电保护器
◇ 更换运动部件和电机，核心零件经特殊处理后，可 应用于真空环境中。
产品参数
型号 | HMTS301 | HMTS302 | HMTS303 | HMTS304 | HMTS305 | HMTS306 | HMTS307 |
行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 400 |
台面尺寸(mm) | 120×120 | 120×120 | 120×120 | 150×120 | 150×120 | 150×120 | 165×160 |
导轨 | 线性滑块 | ||||||
螺杆导程(mm) | 4 | 5 | |||||
分辨率(mm) | 0.00032 | 0.00039 | |||||
最大速度(mm/s) | 20 | 40 | 50 | ||||
重复定位精度(mm) | <0.005 | ||||||
轴向间隙(mm) | <0.02 | ||||||
步进电机(1.8°) | 42步进电机 | 56步进电机 | |||||
最大静转矩(Ncm) | 40 | 50 | 170 | ||||
最大中心负载(kg) | 20 | 30 | 50 | ||||
运动直线度(mm) | 0.015 | 0.015 | 0.02 | 0.02 | 0.02 | 0.025 | 0.025 |
运动平面度(mm) | 0.02 | 0.02 | 0.025 | 0.025 | 0.025 | 0.03 | 0.03 |
自重(kg) | 3.4 | 3.8 | 4.1 | 5.5 | 5.8 | 6.3 | 11.5 |
备注 | 可选配防护罩，应用真空环境中，需单独订货 | ||||||
产品图纸
