- HMRS电控旋转台系列

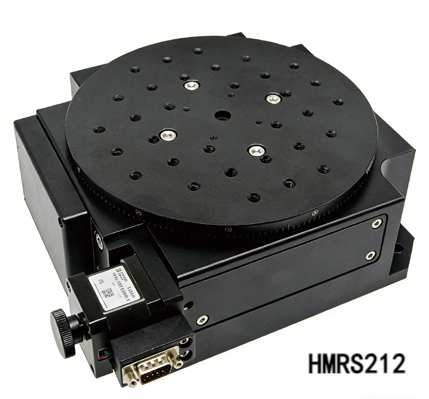

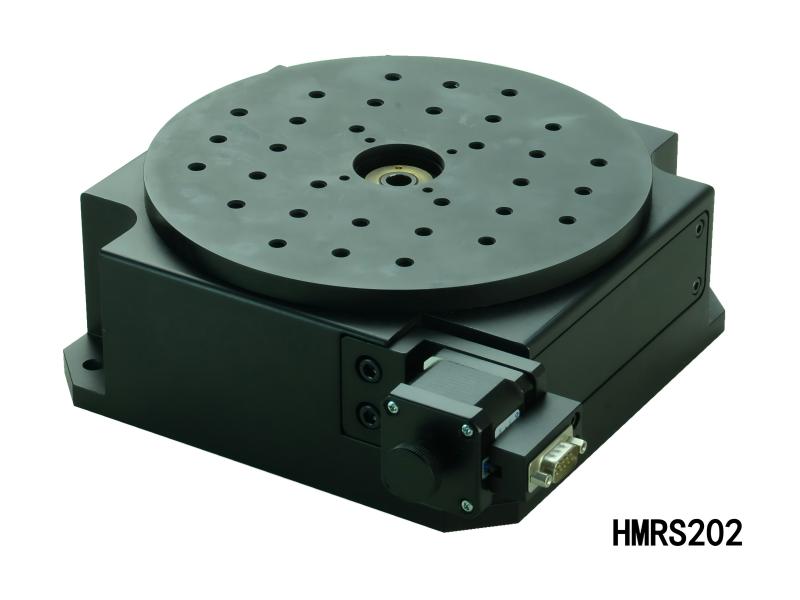

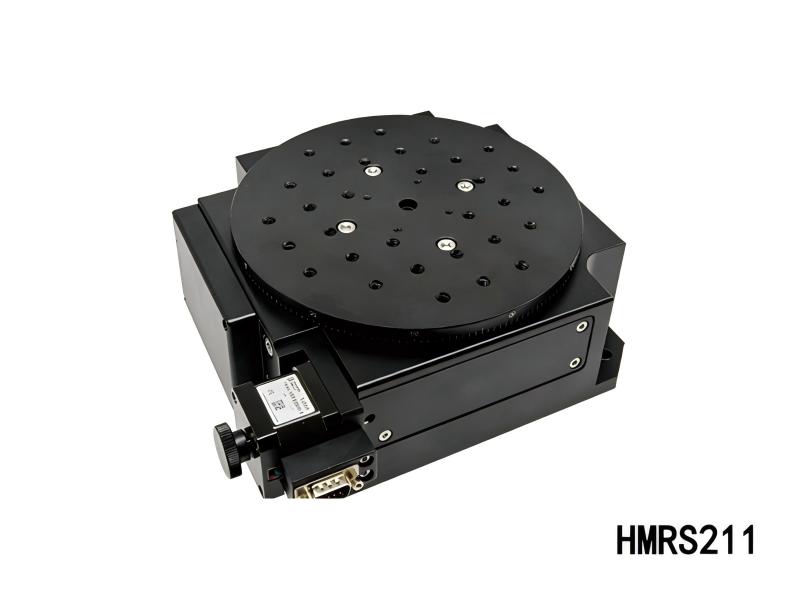

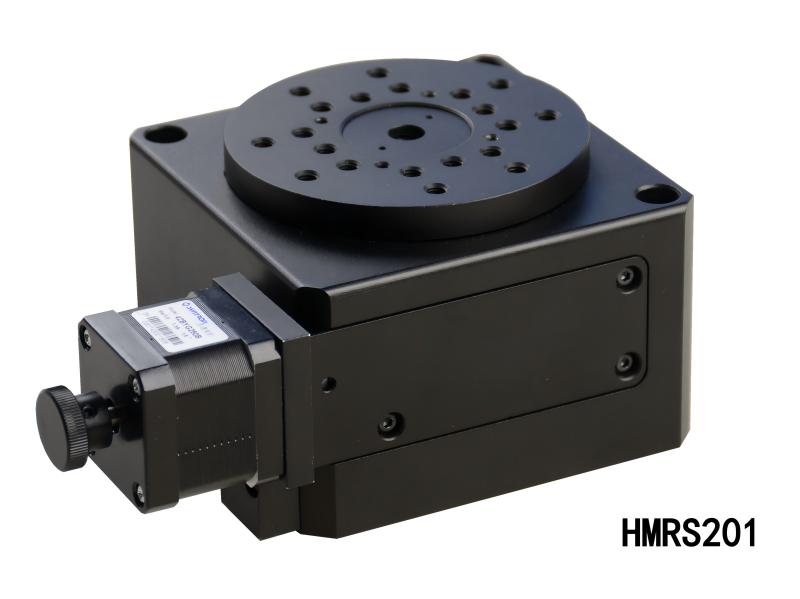

- HMRS200系列 高精度电控旋转台
主要特征：
◇ 超精密轴系，精密蜗轮、蜗杆传动
◇ HMRS210 系列内置光栅度盘， 定位精确
◇ 液晶屏动态显示转角：度、分、秒
◇ 标配计算机通讯接口
产品介绍
结构特点：
旋转台使用专用超精密轴系导向、承载，传动采用精研蜗轮蜗杆，蜗杆材质为合金结构钢，具有良好的综合力学 性能，经过淬火处理，表面硬度高，耐磨性好；蜗轮材质选用青铜，具有优良的耐磨性；特有的蜗轮蜗杆调整机构， 有效的消除了机械误差，保证使用精度。内部安装精密码盘，配合专用控制器，360°自动位置补偿，定位精度高。 主 体 采 用 硬 质 铝 合 金，表 面 黑 色 阳 极 氧 化 处 理，外 形 美 观。底 座标 准 M6 沉 孔，便 于 固 定；台 面标 准 M6 螺 纹 孔，方便与其它产品组合。
产品参数
型号 | HMRS201 | HMRS202 | HMRS211 | HMRS212 |
台面直径(mm) | 100 | 200 | 100 | 200 |
传动比 | 300:1 | 360:1 | 300:1 | 360:1 |
最小分辨率 | 0.33″ | 0.28″ | 0.33″ | 0.28″ |
绝对定位精度 | — | — | 10″ | 10″ |
重复定位精度 | 2″ | 2″ | — | — |
最小示值 | 1″ | 1″ | ||
最大速度 | 10°/s | 8°/s | 10°/s | 8°/s |
步进电机(1.8°) | 42步进电机 | |||
最大静转矩(Ncm) | 40 | 40 | 40 | 40 |
最大中心负载(kg) | 4 | 6 | 4 | 6 |
自重(kg) | 3 | 6 | 3 6 | |
备注 | 加装光栅度盘、可选配液晶显示转角 | |||
产品图纸
